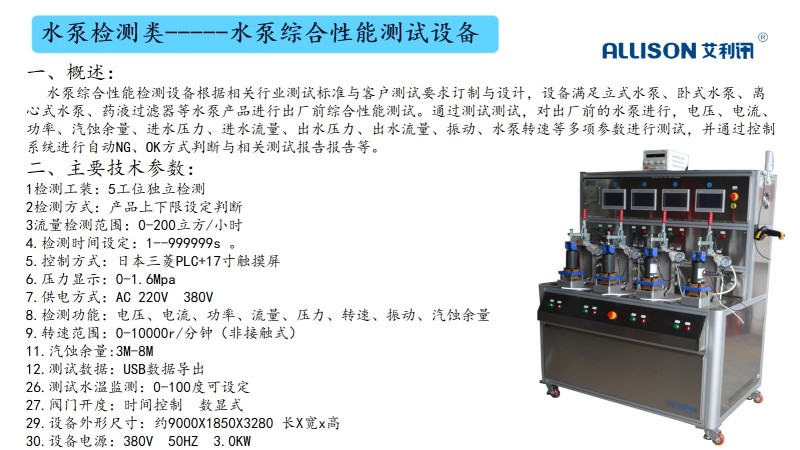

水泵综合性能在线测试台，主体机架由304不诱钢方管焊接而成，采用304#钣金作封板。检测台适用于水泵进行综合性能在线检测，采用4工位独立检测方式组成测试工位，各工位相互不受影响。设备配备10寸显示屏显示，进行功能的设立及数据显示，设备采用一键式启动检测，由系统自动判断合格与不合格。合格---OK,不合格--NG.无须专人操作，简化与方便了操作人的使用。

   检测台主要由测试平台、水温控制系统、电参数功率采集、温度采集、流量采集、振动频率采集、电控系统部份等部份组成。

   测试平台:304#不诱钢机构焊接而成，工作平台下方配有接水盘：由304不锈钢制作而成，下沉安装在被测水冷板固定基板下方。接水盘中心设有斜坡，最低处设有排液管，通过外部的排液阀进行回收或排出箱体。通过客户自配热泵制冷降温装置进行水箱水温控制。

主要技术参数：

1、测试产品型号：QXT-4T

2、外形尺寸（mm）：1280×650×1850(深×宽×高)，操作台离地面高度约300mm。

3、测试工位：4个。配备水泵固定工装槽、转接、进出口密封各一套

4、系统承压能力：1.0Mpa无泄露。

5、检测内容：电压、电流、功率、流量、温度、扬程、振动频率

6、扬程检测范围；0-1.0Mpa  精度0.1级

7、流量范围：0-20L/分钟    精度0.5级

8、控制方式 ：10寸触摸屏显示

9、振动频率检测范围：0-1000Um  振速：0-50MM/S

10、外置功能：扫码功能

11、进水口封堵方式：气动工装

12、数据记录与导出：USB数据导出
