本风量测试装置依据国标GB/T 13380-2007《交流电风扇和调速器》附录A建造的，满足GB/T 13380-2007《交流电风扇和调速器》和GB 12021.9-2008《交流电风扇能效限定值及能效等级》的要求，为了行文方便，并且因为测试方法基本一样，能符合台扇、台地扇、落地扇等风量测试要求.

本测试系统是用于交流电风扇在根据GB12019-2008《交流电风扇能效限定值及能效等级》测定能效值时，依据GB/T13380-2007《交流电风扇与调速器》的要求测得电风扇的风量及使用值，并根据国家标准判断出其合格否；普通的风量测试装置靠人手操作，操作人员进入测试室，破坏了风场，试验数据精度低，并且测试效率也很低；本测试系统主要采用电脑控制，步进马达驱动，操作人员处于测试室外，人员不会对风场产生影响，设备测试工作全自动完成，并将试验数据记录、保存、自动生成风量报表与能效等级评定，具有数据准确、重复性好、效益高、数据贮存方便等特点。

2.1 主要技术参数

能符合台扇、璧扇、台地扇、落地扇及吊扇等风量测试要求

试验室尺寸：6000×4500×3000  单位：毫米

2.2 主要功能

用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间

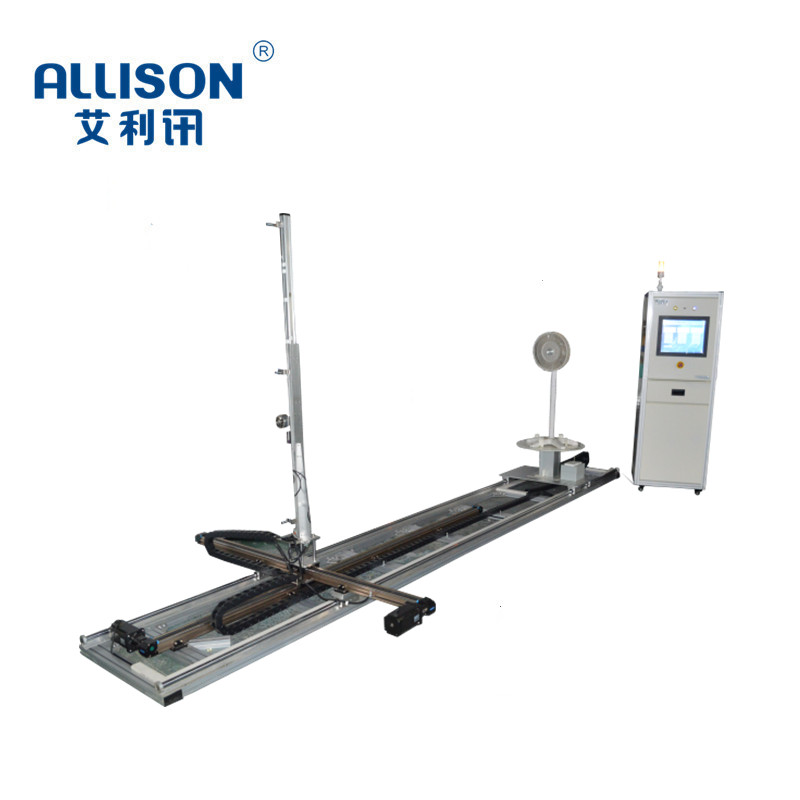

测试系统原理：

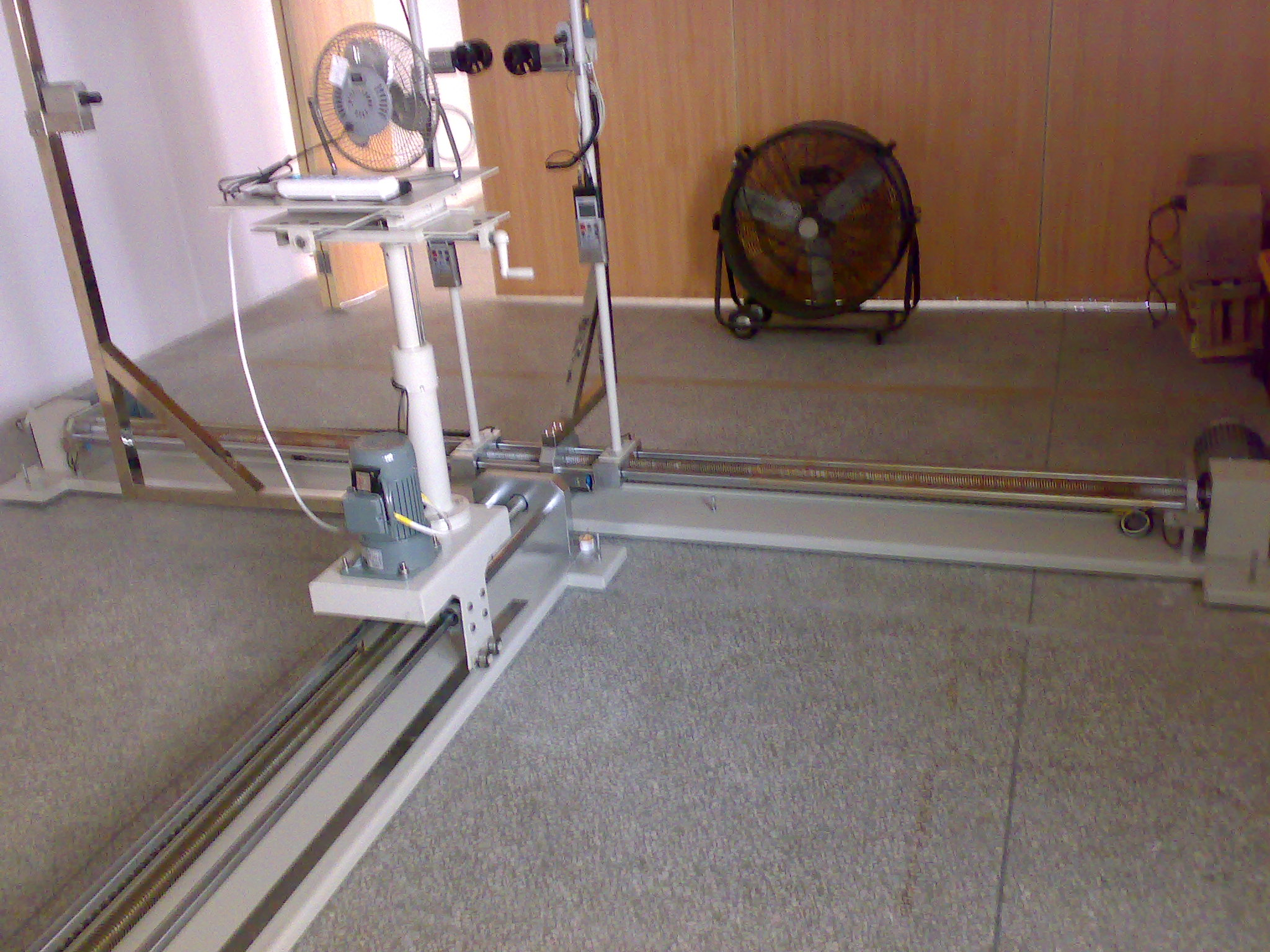

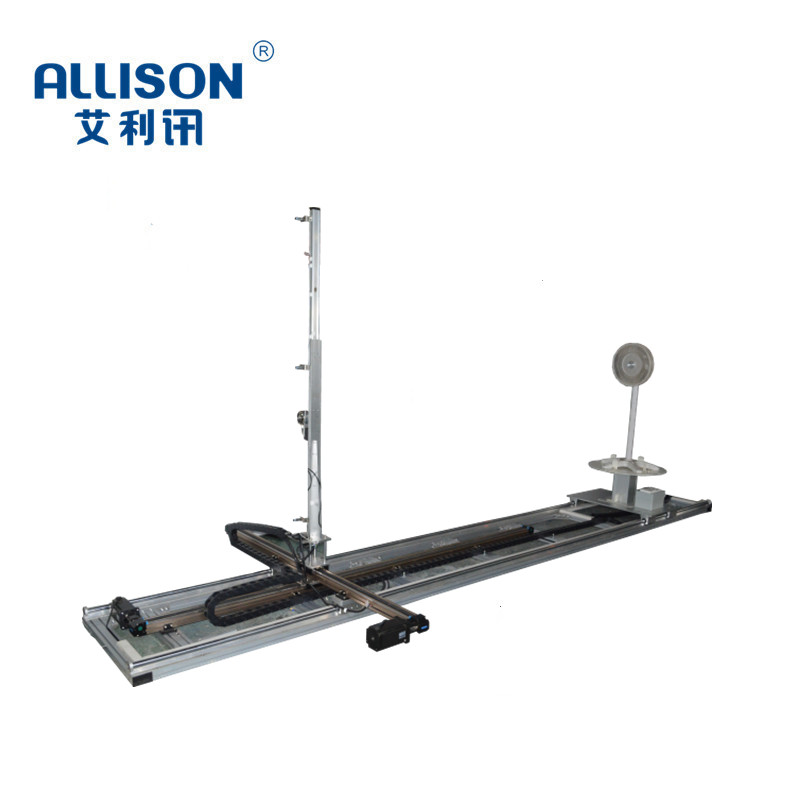

设备主要由风量测试机械部分与电脑控制系统两部分组成，设备安装在一个L6000mmXW4500Xh3000mm的试验室内，风量测试机构如上图，样品平台可以手动升降，以便调整风扇中心高度，风速计座可以沿XY轴前后与左右移动，前后移动可以调整风速计与风扇样品水平位置，其位置是风扇叶轮直径三倍，其采用步进电机驱动，当设定了风扇直径后自动移动到相应位置；左右移动同样采用步进电机移动，其初始位置处于中间零位，自动测试时电脑控制步进电机移动左边风速计到左边20mm处采集一个风速值，同时右边风速计在右边20mm片采集一个风速值，完成一个风环风速测试；然后进入另一个风环（即左60mm、右60mm）测量风速值，每个风环半径差值40mm，直到所测量风速值小于24m/min为
