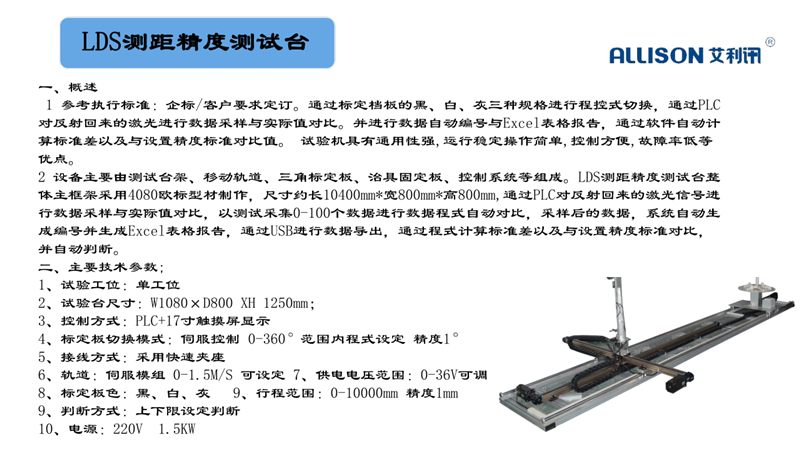

1 参考执行标准：企标/客户要求定订。通过标定档板的黑、白、灰三种规格进行程控式切换，通过PLC对反射回来的激光进行数据采样与实际值对比。并进行数据自动编号与Excel表格报告，通过软件自动计算标准差以及与设置精度标准对比值。 试验机具有通用性强,运行稳定操作简单,控制方便,故障率低等优点。

2 设备主要由测试台架、移动轨道、三角标定板、治具固定板、控制系统等组成。LDS测距精度测试台整体主框架采用4080欧标型材制作，尺寸约长10400mm*宽800mm*高800mm,通过PLC对反射回来的激光信号进行数据采样与实际值对比，以测试采集0-100个数据进行数据程式自动对比，采样后的数据，系统自动生成编号并生成Excel表格报告，通过USB进行数据导出，通过程式计算标准差以及与设置精度标准对比，并自动判断。

主要技术参数;

1、试验工位：单工位

2、试验台尺寸：W1080×D800 XH 1250mm；

3、控制方式：PLC+17寸触摸屏显示

4、标定板切换模式：伺服控制 0-360°范围内程式设定 精度1°

5、接线方式：采用快速夹座

6、轨道：伺服模组 0-1.5M/S 可设定 7、供电电压范围：0-36V可调

8、标定板色：黑、白、灰   9、行程范围：0-10000mm 精度1mm

9、判断方式：上下限设定判断

10、电源：220V  1.5KW
