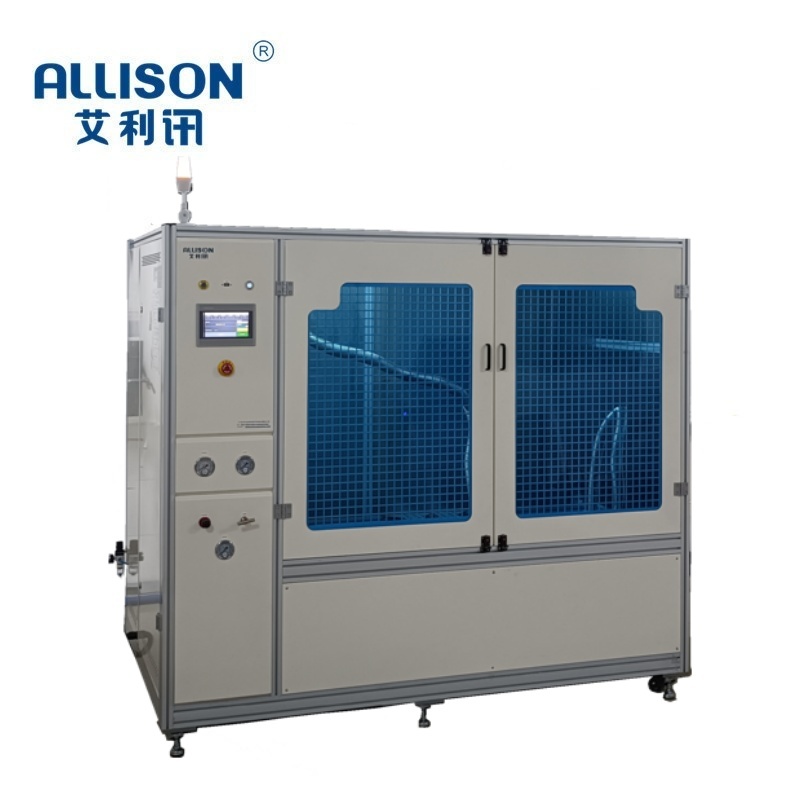

测试设备

1）环境条件

- 介质：清水（20±5℃），无杂质、无气泡，电导率正常。

- 水温：0～40℃，波动≤±1℃。

- 环境温度：5～40℃，湿度≤85%，无凝露。

- 电源：380V±5% / 220V±5%，50Hz±1%，稳定接地。

- 安装场地：水平地基，减振处理，空间满足管路拆装与维护。

2）设备配置条件（闭式试验台为主）

- 管路系统：闭式循环，稳压罐、电动调节阀、进出口直管段（入口≥10D、出口≥5D，D为管径）。

- 测量精度（国标B级/1级）：

- 流量：±0.5%～±1%FS（电磁/涡轮/超声波流量计）。

- 压力/扬程：±0.2%～±0.5%FS（差压/压力变送器）。

- 功率：±1%～±2%FS（功率分析仪）。

- 转速：±0.1%FS（光电编码器）。

- 控制系统：PLC+上位机，自动采集、调节阀门、绘制曲线、数据存储打印。

- 安全保护：过载、过压、过热、泄漏报警，紧急停机。

3）安装与校准条件

- 泵安装：进出口对中、无应力，密封完好，转向正确。

- 仪表校准：每年1次，具备CNAS校准证书。

- 管路密封：无泄漏，承压≥1.5倍额定压力。

测试内容

1）流量-扬程（Q-H）曲线（流通能力核心）

- 测试点：7～11个工况（0～150%额定流量，含关死点、额定点、最大点）。

- 记录：各流量下扬程、入口压力、出口压力、水温、转速。

- 判定：额定流量下扬程偏差≤±5%（GB/T 3216）。

2）流量-功率（Q-P）曲线

- 测试：同步测电压、电流、功率因数、输入功率。

- 计算：轴功率、水力功率、效率η=ρgQH/P。

- 判定：额定工况效率达标

3）流量-效率（Q-η）曲线

- 绘制：全工况效率曲线，确定最高效率点与高效区范围。

4）汽蚀余量（NPSH）测试（防止气蚀、保证稳定流通）

- 方法：逐步降压法，保持额定流量，降低入口压力至扬程下降3%。

- 判定：必需汽蚀余量（NPSHr）≤标称值

5）机械性能

- 振动：≤4.5mm/s（ISO 10816），无异常噪声。

- 温升：轴承≤70℃，电机绕组≤120℃

6）密封与泄漏

- 机械密封：泄漏量≤0.1mL/min，无滴漏。

- 填料密封：允许微量滴漏

7）耐久性/寿命测试

- 工况：110%额定流量、120%额定压力，连续运行500～1000h。

- 考核：性能衰减、密封磨损、轴承寿命
