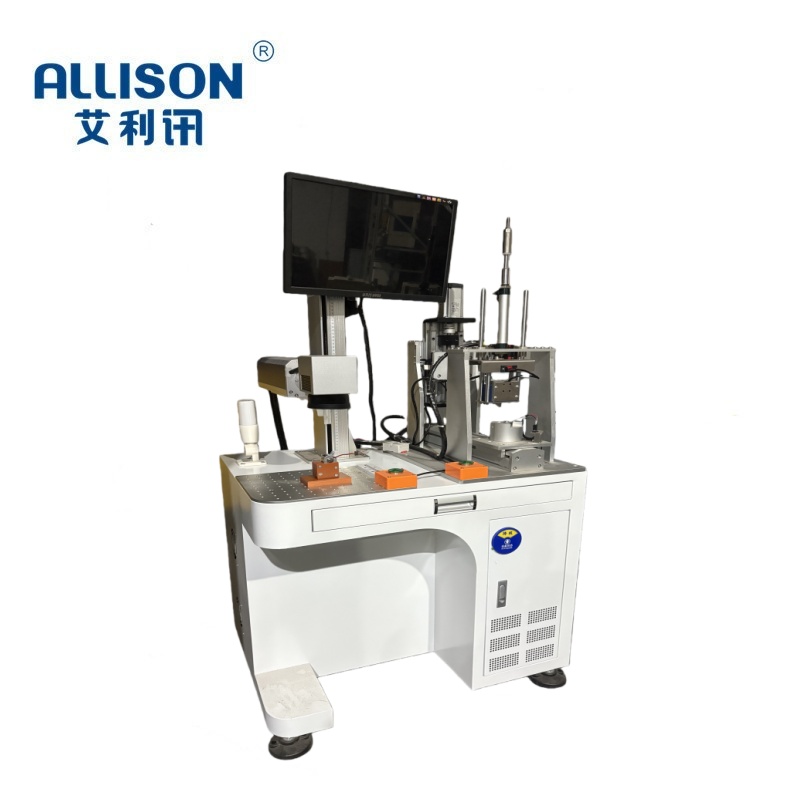

测试装置由精密加载机构、高精度传感模块、可控直流电源、数据采集系统、工控主机及专用测试工装组成。整体设备结构刚性强，无形变、无松动，测试工作台面表面粗糙度Ra≤0.8μm，符合JB/T 10577-2006标准中吸盘配套工作面精度要求，保证测试贴合精度。

电源模块可实现0~30A直流稳压输出、0~5kV耐压测试，电压电流调节精度高，可模拟吸盘额定、过载、欠压等多种工作工况；力值传感器、位移传感器、温度传感器均采用工业高精度级别，响应速度快、抗干扰能力强，适配车间复杂测试环境。设备整体防护等级符合IEC 60529标准，可有效防尘、防潮、抗电磁干扰。电磁吸盘核心结构主要由电磁铁与吸附端两部分组成，整体结构精简、稳定性强，适配汽车零配件、航天卫星精密构件的夹持使用场景。其中吸附端采用优质软磁材料，具备导磁性能优异、剩磁量低、磁力响应快的特点，可有效降低工件卸料残留吸附风险，保障精密零部件表面及尺寸精度。

电磁铁内部配置一主一备两组独立线圈，冗余设计大幅提升设备运行可靠性。设备工作时，向任意一组线圈通入直流电，依托“电生磁”物理原理形成稳定磁场，在电磁铁与吸附端之间生成恒定吸附力，实现工件可靠夹持固定。
