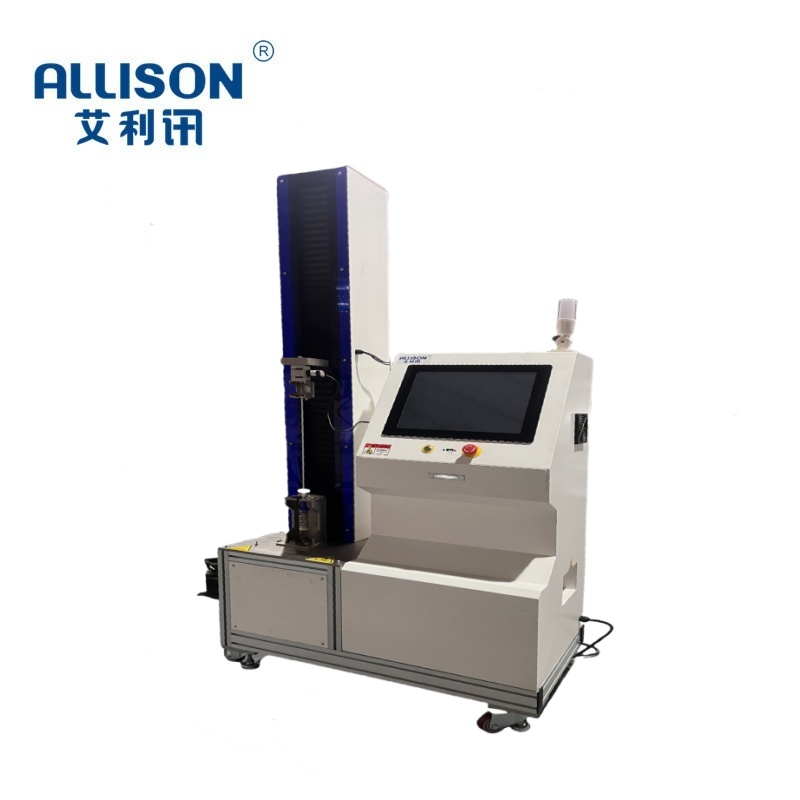

1.本设备用于洗衣机吊杆样品动态阻尼力性能测试、循环耐久寿命测试，模

拟洗衣机偏心负载工况下吊杆往复运动状态，完成阻尼力 + 弹簧力采集、力‑ 位移曲线绘制、循环寿命疲劳试验。

2.机械结构：下机构伺服往复动作；上机构为可升降提升安装座，向上提升

留出样品装卸空间；上机构高度电动可调，适配 600‑ 740mm 不同长度吊杆样品

安装。样品采用卡式快速夹具上下夹持，模拟整机实际吊挂受力状态。

3.控制系统：PLC+17 寸工业触摸工控电脑，伺服驱动往复机构；高速采集

力值、位移信号；软件设置测试参数，实时显示力‑ 时间、力‑ 位移滞回曲线；

自动统计数据，支持 USB 导出测试报告与曲线文件。

4.可完成两类核心试验：

4.1 阻尼力性能试验：采集吊杆往复运动下阻尼力 + 弹簧力，验证 60N‑ 220N 力值区间；

4.2 耐久寿命试验：机构往复循环运动，频率 0‑ 10Hz 可调，可设定循环

总次数，试验过程持续监控阻尼力衰减，到达次数或力值超差报警停机。
