1.1气动隔膜泵（在线）综合性能测试台，根据相关行业测试标准与客户测试要求订制与设计，设备满足1寸规格的气动隔膜水泵产品进行产线综合性能测试。通过测试测试，对出厂前的气动隔膜泵进行，吸程测试、 最低启动气压测试、工况噪音测试、工况振动测试、工况流量测试、静态保压测试、换腔动态保压测试、峰值流量等多项参数进行测试，并通过上位机控制软件进行控制。通过设定的相关测试参数、上下限参数等判断参数进行自动NG、OK方式判断。相关测试参数自动记录与生成对应压力流量曲线。系统自动保存并生成测试报告等。

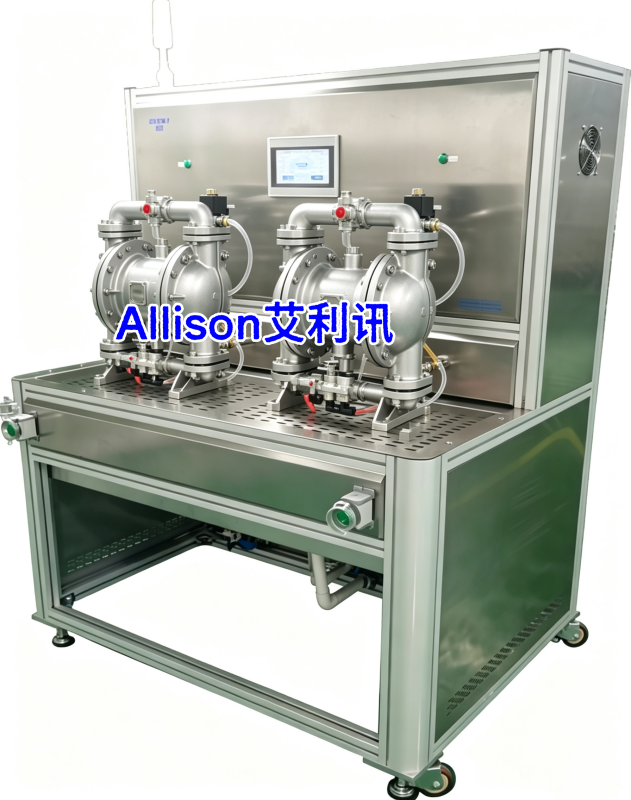

1.2 设备主体采用40X80不诱钢方管型材，304#不诱钢水箱焊接而成，采用铝型材+钣金方式进行拼装，有效解决了现场运输与现场安装问题。整体测试设备共单工位，，检测平台采用阶梯式结构方式进行放置样品，设备正前方为水泵测试区域，操作高度800MM。设备背后方为水箱放置区。

1.3通过调整转换接头对水泵出水口进行对接，顶部软管+我司自主研发快拆式夹具进行出水口对接。工位配有配套运行指示灯、批针示压力表、电动阀、启动按键开关、独立急停按钮、相关工作运行指示灯等。

1.4 采用304#软管+我司自主研发快拆式夹具进行出水口对接。PLC程式控制，配套10寸触摸独立显示屏、管径切换装置、指针示压力表+高精密压力传感器、开关电动阀、启动按键开关、独立急停按钮、相关工作运行指示灯等。

1.5PLC控制，一键启动测试。系统自动判断产品合格与不合格，并通过合格与不合格与指示灯显示控。（合格---绿灯、不合格----红灯并声光报警）相关测试数据可通过USB进行数据导出并打印。试验机采用人体工学设计，设备操作采用自主研发系统，具有操作简单，无须专人操作。
